獨山子石化煉油廠二套催化停用裝置使用
停備用氣相防腐劑效果總結
二套催化裝置于2011年10月22號至2012年4月9號使用《停備用設備氣相防腐劑》進行停用期間的防腐蝕作業(yè)。防腐期限預計一年實際防腐期接近半年，下面將防腐蝕情況進行總結。
2011年10月19號打開了T-201、T-202、T-301、T-302、T-303的人孔，經(jīng)過實地勘察和拍照取證我們發(fā)現(xiàn)設備的腐蝕情況較為嚴重。T-301、T-302、T-303整體腐蝕都非常嚴重，內表層全部覆蓋滿銹跡，有些地方鐵銹層能達到2毫米左右。T-201塔底腐蝕不是很厲害銹跡較少，中部開始腐蝕銹跡慢慢變多，越往塔上部腐蝕越嚴重鐵銹層也越厚，最厚處銹層也能達到2毫米左右。T-202腐蝕也很嚴重能看見大片的銹跡不過銹層不是很厚。
2011年10月20號開始加入了停備用設備氣相防腐劑，22號添加完畢，預計防腐期限為一年。由于生產(chǎn)需要二套催化停用裝置需投入使用，2012年4月9號打開T-201、T-302、T-303最上面的人孔對防腐效果進行檢驗。
檢驗結果如下：
（1）打開人孔觀察沒有發(fā)現(xiàn)繼續(xù)腐蝕的情況（人眼觀察）。
（2）未加防腐劑以前生成的銹層在防腐劑的作用下已經(jīng)發(fā)生大面積的掉落。

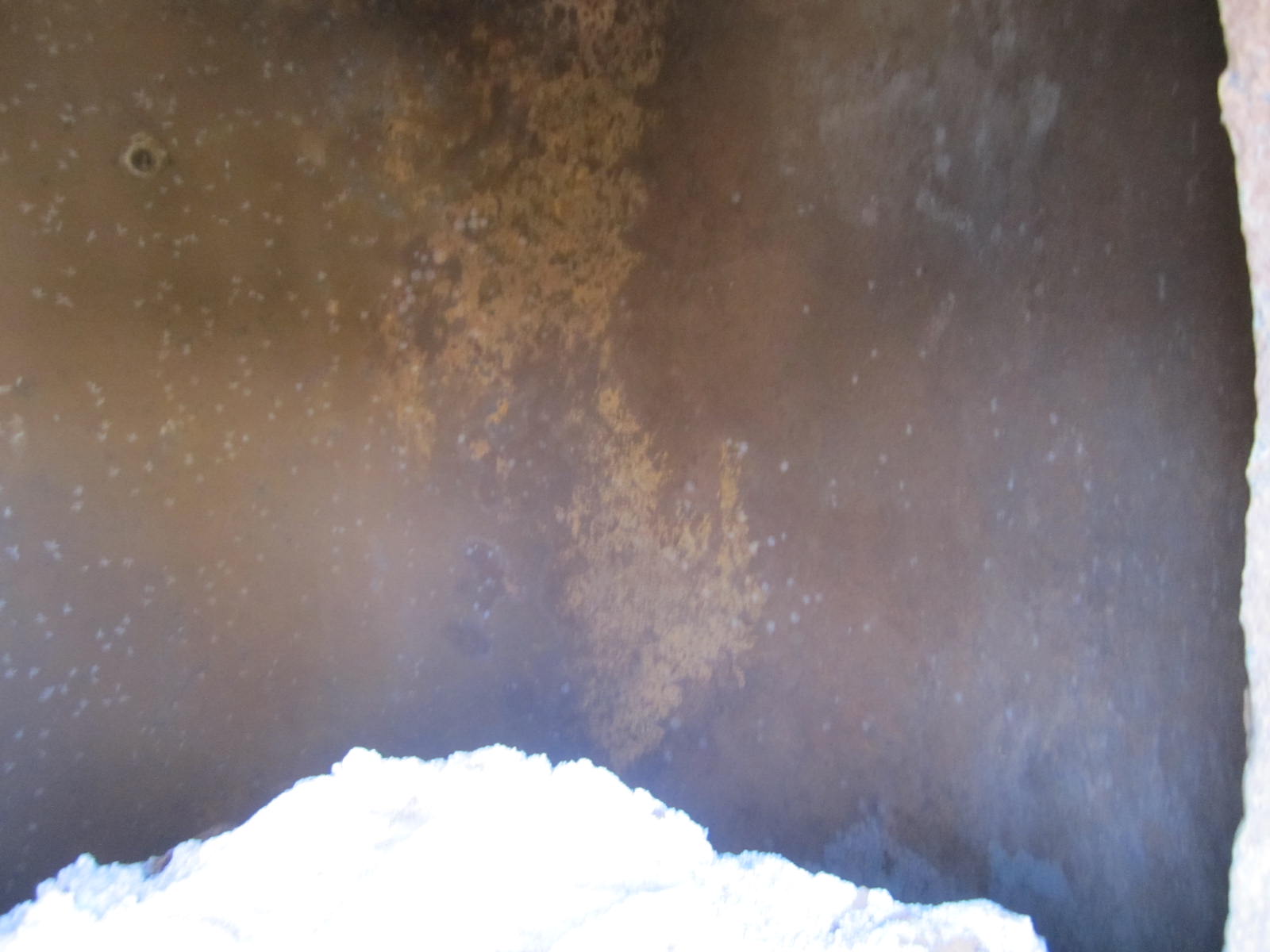

（T-201加停備用設備氣相防腐劑半年后有大片的銹層掉落）

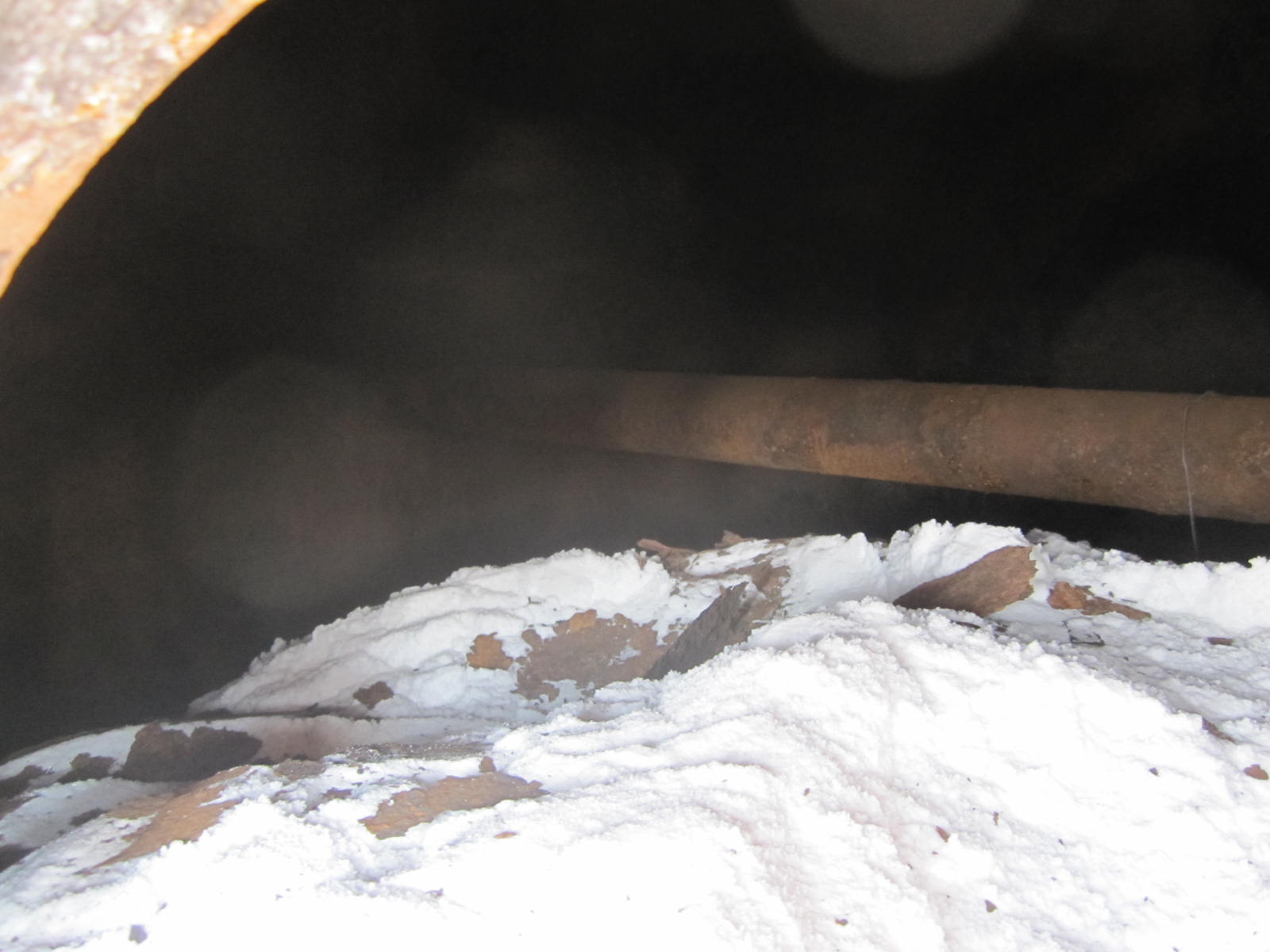

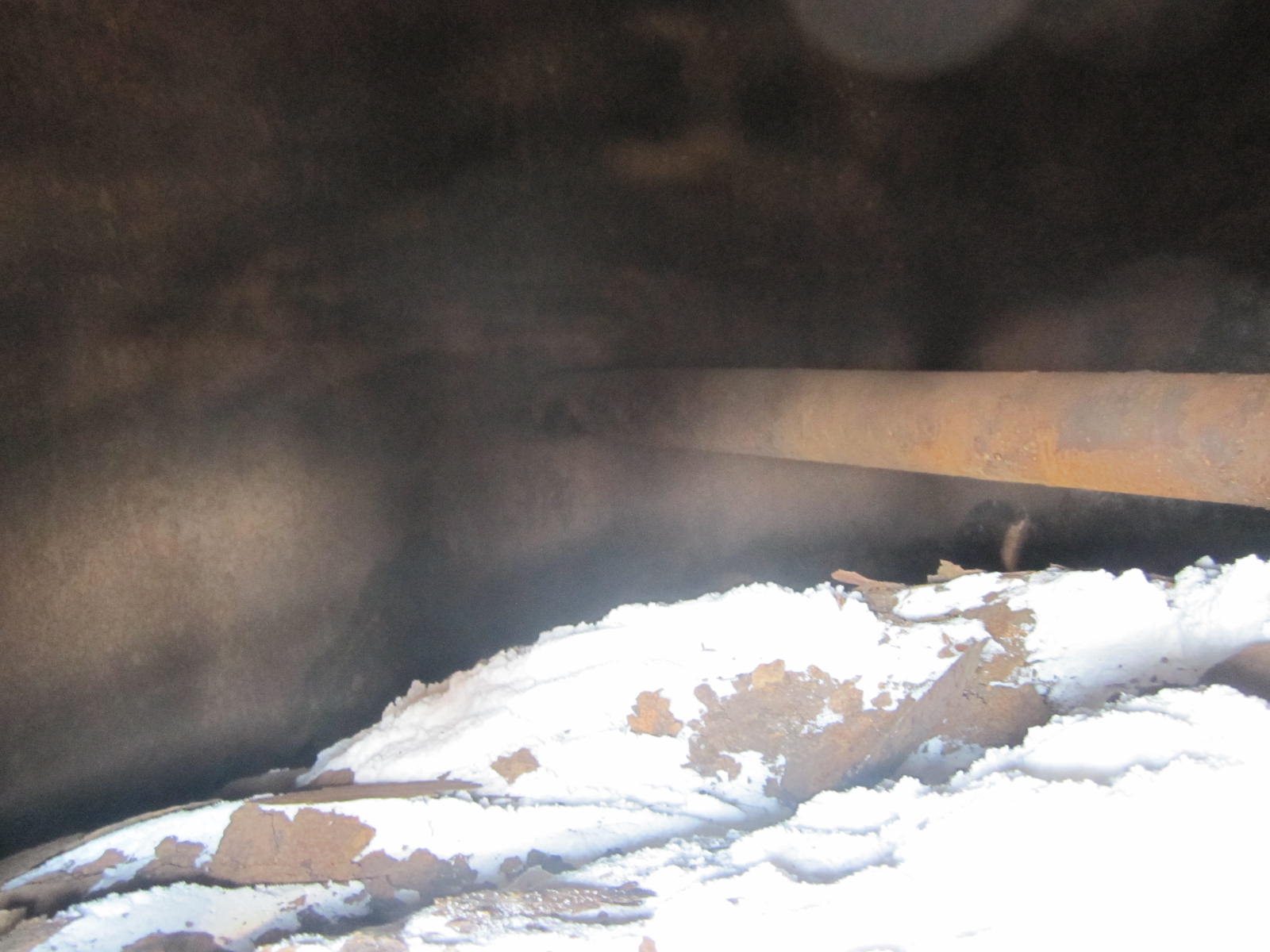

（T-303加停備用設備氣相防腐劑半年后有大片的銹層掉落）
（3）部分銹跡已經(jīng)消失露出了金屬本色（以上結論由加防腐劑前后的對比照片得出）

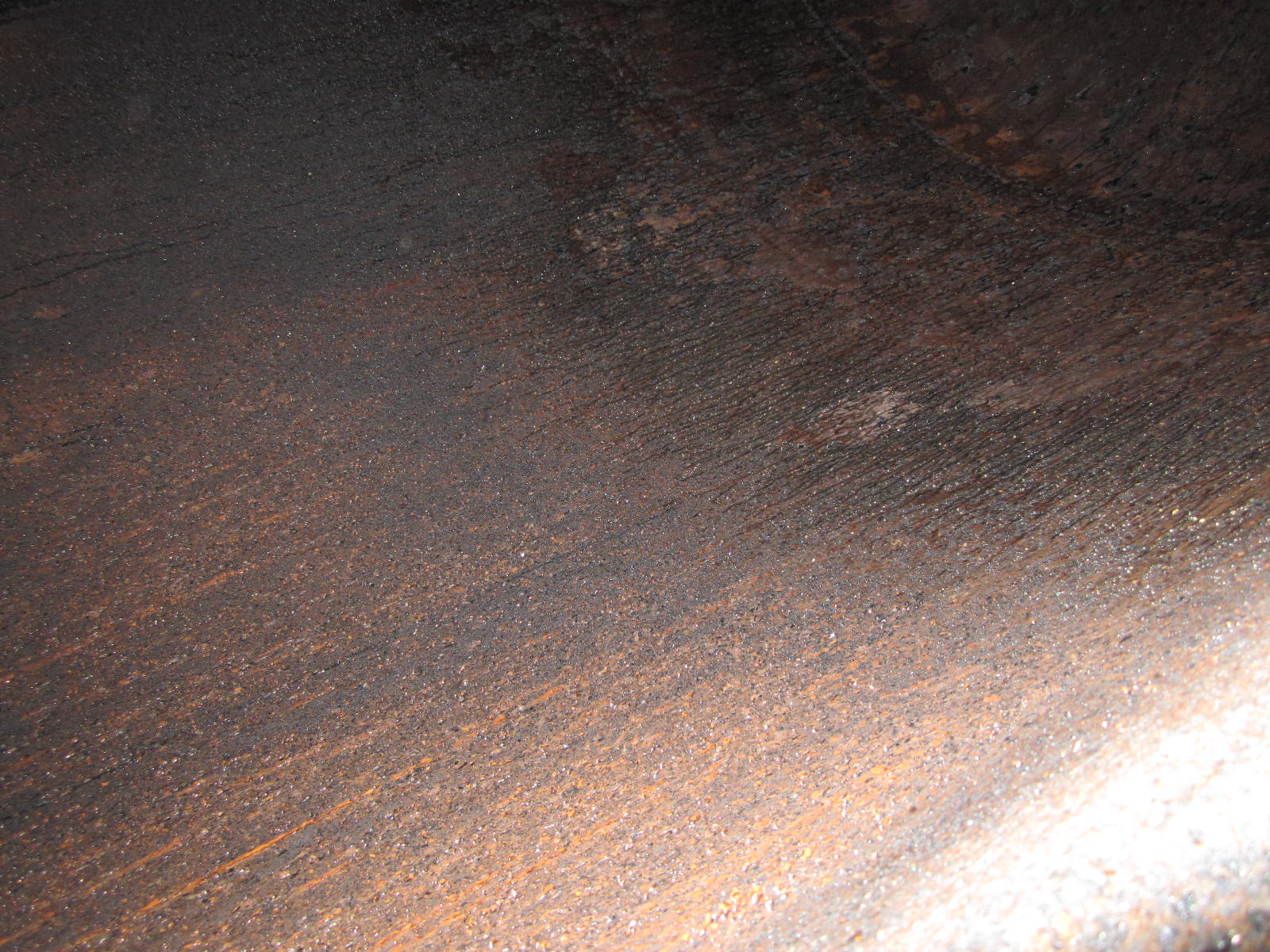

（T-302未加停備用設備氣相防腐劑前）

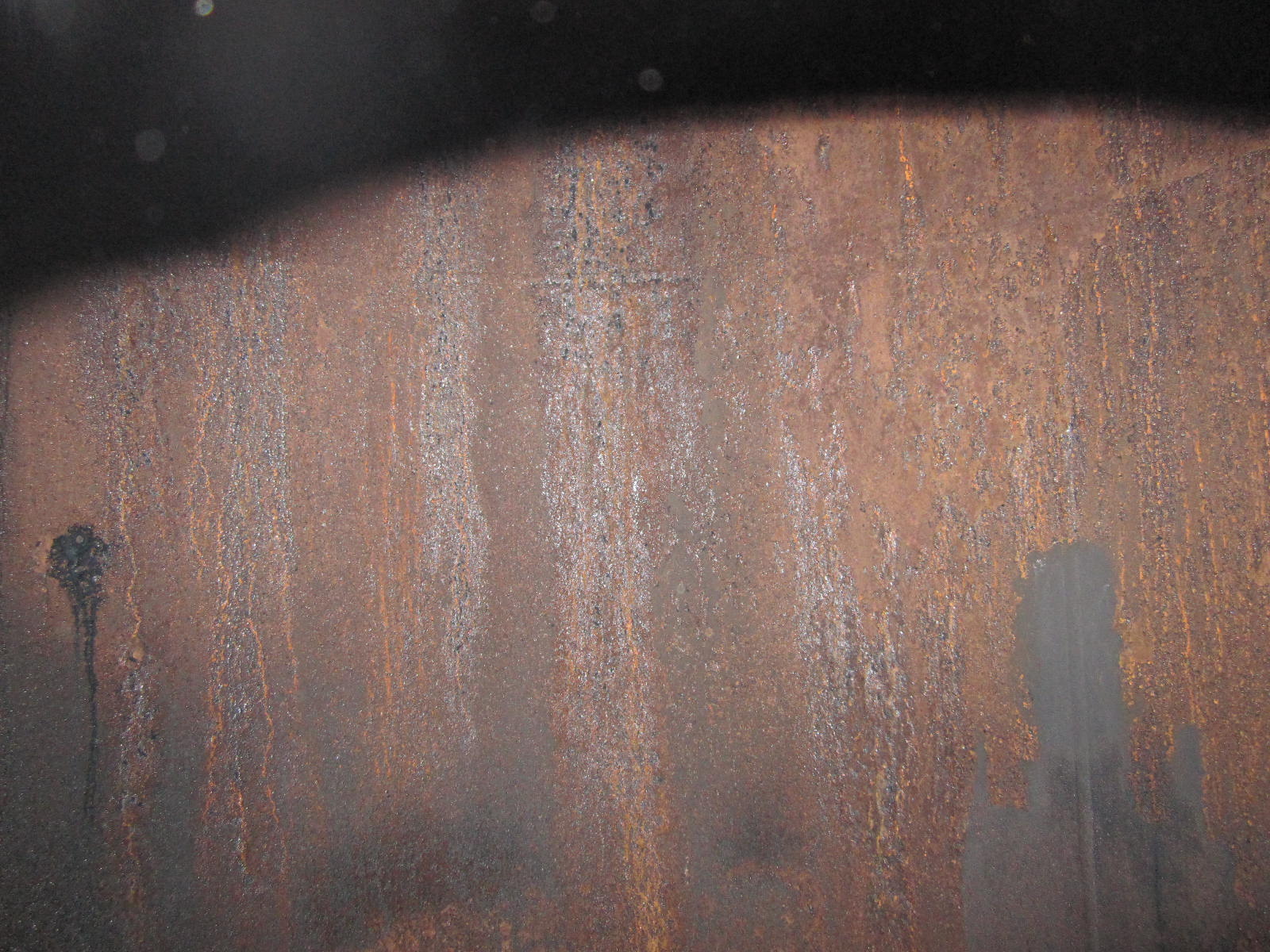

（T-302未加停備用設備氣相防腐劑前）

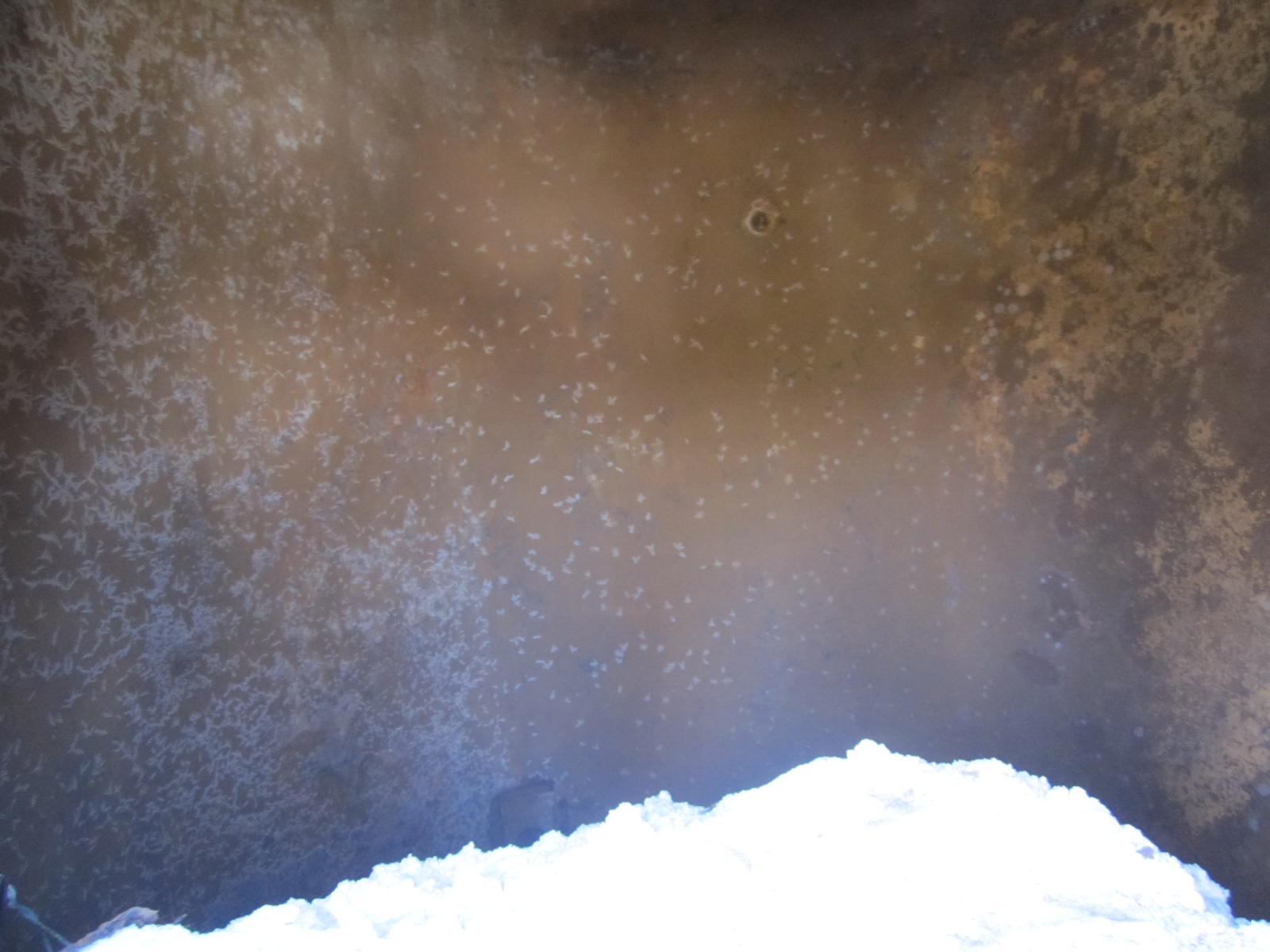

（T-302加停備用設備氣相防腐劑半年后部分銹跡已經(jīng)消失露出了金屬本色）
（T-302加停備用設備氣相防腐劑半年后部分銹跡已經(jīng)消失露出了金屬本色）
（4）設備加入《停備用設備氣相防腐劑》進行防腐作業(yè)的同時進行了模擬監(jiān)測試驗，模擬監(jiān)測試驗結果顯示添加《停備用設備氣相防腐劑》的試驗試片光亮如新沒有發(fā)生腐蝕，未添加《停備用設備氣相防腐劑》的試驗試片已經(jīng)發(fā)現(xiàn)有明顯的銹跡。
（5）試片監(jiān)測，將懸掛于設備內部的試驗試片取出后發(fā)現(xiàn)光亮如新，沒有出現(xiàn)腐蝕情況，對試片稱重后沒有發(fā)現(xiàn)試片重量發(fā)生變化，防腐效果完全達到預期要求。
總之：停備用設備氣相防腐劑在半年的防腐期內，阻止了煉油廠二套催化設備在備用過程中的進一步腐蝕，并對未加防腐劑以前生成的陳舊銹層起到了一定的剝離和去除作用，防腐效果良好。
|
